ענני זכוכית מעל מפרץ דאצ'אן
עודכן: 14 באוק׳
פרויקט Tengyun Center של משרד MAD בשנז׳ן: זכוכית מעוקלת באורך קשת של 6.8 מטר, שלושה ״ענני בניין״ ומטה תאגידי שמחזיר את הקרקע לעיר
רומן מינייב,
מומחה בייעוץ חזיתות מחברת Orlanda Engineering
הקשת
6.8 מטר. זה לא רוחבו של חלון ראווה ולא אורכה של מחיצה, אלא אורך הקשת של לוח זכוכית אחד ויחיד. הזכוכית הזאת אינה שטוחה: היא מעוקלת, ובסדר גודל שרוב מפעלי הזכוכית בעולם פשוט אינם מסוגלים לייצר. הלוח הזה הוא חלק מ־Tengyun Center, מתחם המשרדים החדש של ענקית הטכנולוגיה Tencent במפרץ דאצ׳אן שבשנז׳ן, שתכנן משרד האדריכלים MAD Architects בהובלת מא יאנסונג.
יש פרויקטים שבהם החומר הוא רק חומר גמר, ויש פרויקטים שבהם החומר הוא חלק מהרעיון האדריכלי עצמו. Tengyun Center שייך בבירור לסוג השני. יש בנייני מטה שמנסים להרשים בגובה, בלובי ענק או בכיכר מונומנטלית; Tengyun Center בוחר בדרך אחרת: הוא מרחף. והזכוכית היא שמאפשרת לו להיראות כמו ענן שנע מעל הקרקע, ולא כמו גוש שיושב עליה.
המתחם ממוקם בחלקו המזרחי של האי דאצ׳אן, באזור צ׳יאנחאי שבמחוז באו׳אן, ומשתרע על כ־72 אלף מ״ר קרקע ועל כ־412 אלף מ״ר בנויים: שני מגדלים, שלושה ״בנייני ענן״ מחוברים ומבנה נפרד בצורת טיפה. הוא תוכנן להיפתח ב־2025, ונחנך בקיץ 2026.
לרחף מעל הקרקע

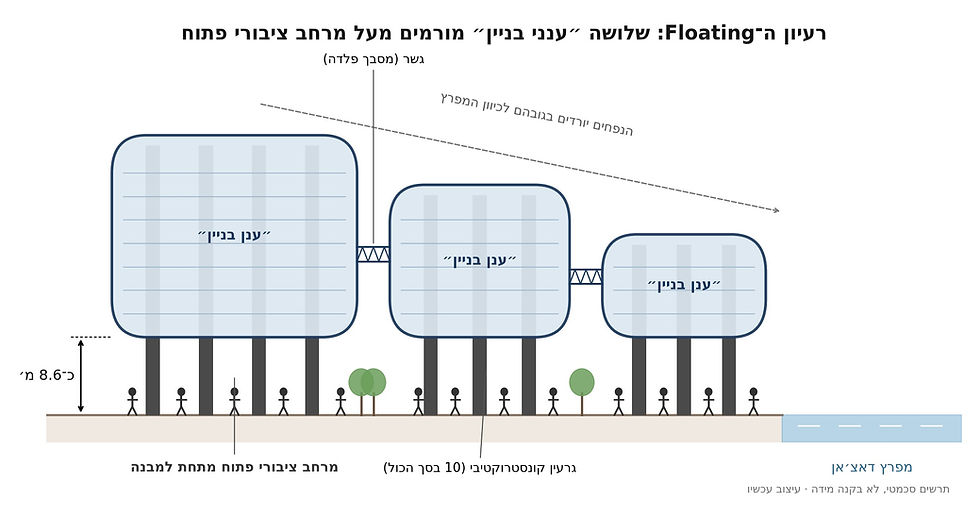

אדריכלי MAD בחרו במילה אחת לתאר את הבניין: ״צף״ (Floating). שלושה נפחים מעוגלים ומחוברים, ״ענני בניין״ (Cloud Buildings) בלשון המשרד, מורמים כ־8.6 מטרים מעל הקרקע ונשענים על עשרה גרעינים קונסטרוקטיביים. הנפחים מתפרסים לאורך הקמפוס והחוף ויורדים בגובהם בהדרגה לכיוון המפרץ, כך שהמסה כולה מקבלת אופי מדורג וזורם. גשרים עשויים מסבכי פלדה מחברים ביניהם בגובה, והם משמשים גם כמקומות מפגש ותצפית. אחד העננים בנוי סביב אטריום בצורת צדף, שגגו עשוי יריעות ETFE שקופות למחצה, המסננות את השמש החזקה של שנז׳ן לאור רך.
״הריחוף אינו אפקט חזותי, הוא רעיון מרחבי״, אומר מא יאנסונג, מייסד MAD, וזו הבחנה חשובה: אילו כל מה שהבניין היה עושה הוא להיראות כמו ענן, היינו מקבלים עוד אייקון אדריכלי. כאן הצורה קשורה ישירות להחלטה תכנונית של ממש: להרים את המסה ולהשאיר את רמת הקרקע פתוחה כולה לציבור. במקום מגדל שיושב על כיכר מרוצפת וריקה, המבנה עצמו הופך לגג של המרחב הציבורי. אנשים הולכים מתחתיו, מביטים דרכו אל המפרץ, וחווים אותו מקרוב ולא רק ממרחק. הבניין אינו רק אובייקט שניצב במרחב הציבורי; הוא יוצר אותו.
מטה שמחזיר את הקרקע לעיר
בדרך כלל, הקרקע סביב מטה של חברת טכנולוגיה הופכת לשטח פרטי, מבוקר ומגודר, שמתחיל בשער ומסתיים בלובי. הדוגמה המפורסמת ביותר היא Apple Park, טבעת סגורה שהעולם החיצוני נשאר מחוץ לה. Tengyun Center מציע את ההפך: השטח שמתחת למשרדים מתפקד כמרחב ציבורי חופי, מקום להליכה, לשהייה, לצל ולמבט אל המים, והקמפוס משתלב בנוף במקום לחסום אותו. במאמר הרשמי של MAD הפרויקט מוצג לא רק כמטה של Tencent, אלא כניסיון להגדיר מחדש את היחסים בין מטה תאגידי לבין העיר.
הנתונים ממחישים את קנה המידה: כ־14 אלף עובדי Tencent עובדים במתחם, וכ־80 אחוז מעמדות העבודה פונות אל הים. המתחם הוא חלק מקמפוס רחב של Tencent המשתרע על כ־80 הקטאר, ובו גם פרויקטים של אולה שרן ושל MVRDV. כשחברות ענק מחזיקות שטחים עצומים בתוך העיר, השאלה כבר אינה רק איך נראה הבניין, אלא כמה מהקרקע שסביבו נשארת שימושית ונגישה לציבור.
המעטפת: שש שכבות של זכוכית
אפשר להתרשם מהעננים, אבל הסיפור האמיתי מתחיל במעטפת: היא שמצליחה להמשיך את אותה תנועה זורמת של הנפחים. ספקית הזכוכית NorthGlass סיפקה לפרויקט כ־7,700 מ״ר זכוכית. המספר נשמע סביר, עד שמבינים מה בדיוק סופק.
ראשית, זכוכית רבודה (Laminated) בת שש שכבות. זכוכית רבודה משלבת שכבות זכוכית עם שכבות ביניים פולימריות, כך שבמקרה של שבר שכבת הביניים מחזיקה את השברים ושומרת על שלמותו היחסית של הלוח. שש שכבות אינן תקן ואינן מוצר מדף: הן פתרון שנבנה כדי לענות על דרישות ספציפיות של אקוסטיקה, חוזק מבני, בטיחות ועמידות בעומסי הרוח הנושבים מן המפרץ. לוח כזה כבד ויקר, ומשתמשים בו רק כשאין ברירה.
שנית, יחידות זיגוג מבודדות (IGU), שבהן שתי שמשות או יותר מופרדות בחלל ביניים המשפר את הביצועים התרמיים והאקוסטיים. כאן כל אחת מהשמשות היא בעצמה זכוכית רבודה, כך שהיחידה מספקת גם בידוד וגם בטיחות: אם שמשה אחת נשברת, השנייה ממשיכה להחזיק. בבניין שמרחף מעל מרחב ציבורי פתוח, זו לא תוספת שולית אלא דרישת חובה. הזכוכית נמצאת בגובה, מעל אנשים, ונדרשת לעמוד בעומסי רוח ובבטיחות במקרה של שבר, ולצד זאת גם לשמור על איכות אופטית ועל מראה שקוף ופתוח.
6.8 מטרים של קשת
6.8 מ׳ אורך הקשת המרבי של לוח זכוכית | 3.1 מ׳ גובה הלוח המרבי | ≈7,700 מ״ר שטח הזכוכית שסופקה |
הנתון שקשה להתעלם ממנו אינו השטח הכולל, אלא ממדי הלוחות: לוח זכוכית יחיד מגיע לאורך קשת של 6.8 מטר ולגובה של 3.1 מטר. אנחנו כבר לא מדברים על חלון גדול, אלא על רכיב אדריכלי שמחזיק עקומה ארוכה, מדויקת ורציפה, ונראה כאילו אין בה כמעט חיבורים.
זכוכית אדריכלית מעוקלת יכולה להיווצר בכמה תהליכים. לפי NorthGlass, יש שלוש משפחות עיקריות: כיפוף והקשחה תרמיים, כיפוף בכבידה, וכיפוף קר במהלך תהליך הרבידה. בלוחות בממדים כאלה משתמשים בכיפוף בחום (Hot bending): הזכוכית נכנסת לתנור, מתרככת ומעוצבת על גבי תבנית או מערכת גלילים, ולעיתים גם מוקשחת באותו תהליך. על הנייר זה נשמע פשוט. בפועל, ככל שהלוח גדול יותר והעקומה עדינה יותר, קשה יותר לשמור על כיפוף אחיד לכל אורכו ועל איכות אופטית גבוהה.
האתגר אינו רק לגרום ללוח להתעקל, אלא לגרום לרצף של לוחות סמוכים להיקרא כחזית אחת. לוח שמקבל רדיוס מעט שונה מזה של שכנו ישבור את הקו, ישנה את החזרת האור ויגרום לחזית ״לקפוץ״. במבנה שבו הרציפות החזותית של העקומה היא העיקר, אין מקום לסטייה של יותר ממילימטרים בודדים. לפי נתוני היצרן, קווי הכיפוף וההקשחה של NorthGlass מגיעים לקשת של עד כ־8 מטרים; במילים אחרות, הלוחות של Tengyun Center נמצאים לא רחוק מגבול היכולת של אחד המפעלים המתקדמים בעולם בתחום.
אין שני לוחות זהים
חזית ישרה מאפשרת לעבוד עם קיר מסך מיחידות מוכנות (Unitized): לוחות סטנדרטיים זהים, שמגיעים מהמפעל ומותקנים במהירות. בחזית מעוקלת ומשתנה זה בלתי אפשרי: כאן כל לוח הוא יחיד במינו, בגודל שונה, ברדיוס שונה ובכיוון כיפוף שונה, והגאומטריה של הבניין אינה יכולה להישאר רעיון כללי - היא חייבת להפוך לנתונים מדויקים שאפשר לייצר.
המשמעות היא שרשרת שלמה של עבודה: תכנון במודל BIM מדויק לכל לוח בנפרד, תיאום בין האדריכלות, הקונסטרוקציה ומערכת קיר המסך, בקרת איכות לכל יחידה שיוצאת מהמפעל, תיוג ומעקב לוגיסטי אחר אלפי רכיבים שונים, ובסוף התקנה באתר בדיוק של מילימטרים. סטיות קטנות מצטברות, ובחזית רציפה הן נראות לעין. כל אלה הופכים חזית כזו ליקרה, לאיטית ולמורכבת פי כמה מחזית ישרה רגילה.
החזית של Tengyun Center היא אפוא מפגש בין שתי שפות: מצד אחד שפה אדריכלית חופשית, זורמת וכמעט אורגנית; מצד שני עולם תעשייתי שמחייב מידות, רדיוסים, סבולות ודיוק. בסין מוכנים להשקיע בכך את הכסף ואת הזמן, וכשהתוצאה היא שלושה ענני זכוכית מעל המפרץ, מבינים למה.
עוד עקומות בקנה מידה גדול
אילו עוד פרויקטים בעולם עושים שימוש בזכוכית מכופפת בחום בסדר גודל כזה? התשובה הקרובה ביותר נמצאת באותה עיר. במטה העולמי של OPPO בשנז׳ן, שתכנן משרד זאהה חדיד אדריכלים, סיפקה NorthGlass כ־70 אלף מ״ר של זכוכית חזית, מהם כ־40 אלף מ״ר זכוכית מעוקלת וכ־14 אלף לוחות ייחודיים. בפרויקט הזה הגיעו לוחות בעלי כיפוף כפול לאורך של 6 מטרים, ולשם כך פיתחה החברה תנור הקשחה ייעודי. גם הזכוכית המעוקלת של Apple Park נחשבת עד היום לאחד ההישגים הבולטים בתחום.
יותר ממטה של חברת טכנולוגיה
יש הרבה בניינים עם זכוכית מעוקלת, ויש גם בניינים גדולים יותר. מה שהופך את Tengyun Center למעניין הוא החיבור בין שלושה סיפורים: סיפור עירוני על ציבוריות, סיפור אדריכלי על תנועה וריחוף, וסיפור טכנולוגי על חומר תעשייתי שמקבל גודל וגאומטריה הנחשבים קשים מאוד לביצוע. כאן הזכוכית איננה עור שעוטף את המבנה; היא שמאפשרת את הרעיון כולו. בלי לוחות ענקיים, מעוקלים ורציפים, ה״עננים״ של MAD היו נראים כמו עוד מבנה משרדים מעוגל.
הבניין רוצה להיראות קל, ולכן הוא מרים את עצמו. הוא רוצה להיראות רציף, ולכן הוא זקוק לזכוכית מעוקלת גדולה במיוחד. והוא רוצה להיות חלק מהעיר, ולכן הוא משאיר את הקרקע שמתחתיו פתוחה.
המספר 6.8 הוא לכן יותר מנתון שיא. הוא מספר על פרויקט שבו האדריכלות לא עצרה במקום שבו הטכנולוגיה המקובלת מתחילה להסתבך, ומזכיר שאדריכלות עתידנית אינה נוצרת רק מצורה יוצאת דופן: היא נוצרת כשיש מאחוריה תעשייה שמסוגלת להפוך את הצורה הזאת למוצר אמיתי, מדויק וחוזר.
אנחנו בעיצוב עכשיו אוהבים את Tengyun Center, מפני שהוא לוקח את אחד סוגי המבנים הסגורים ביותר, מטה של תאגיד, ופותח אותו לעיר, ומפני שהוא מזכיר שמאחורי כל קו רך בחזית עומדים מהנדסים, יצרנים ומתקינים שעבדו בדיוק של מילימטרים.
דירוג עיצוב עכשיו: ★★★★★
פרויקט | Tengyun Center (Tencent Cloudrise) |
מיקום | מפרץ דאצ׳אן, שנז׳ן, סין |
לקוח | Tencent Technology (Shenzhen) Co., Ltd. |
אדריכלות | MAD Architects, בהובלת מא יאנסונג |
סטטוס | הושלם ונחנך ב־2026 |
שטח האתר / שטח בנוי | כ־72,000 מ״ר / כ־412,000 מ״ר |
זכוכית | כ־7,700 מ״ר; לוח בעל אורך קשת מרבי של 6.8 מ׳ וגובה 3.1 מ׳ |
צוות הפרויקט
לקוח | |
אדריכלות | MAD Architects, בהובלת מא יאנסונג, דאנג צ׳ון ויוסוקה האיאנו |
קבלן ראשי | |
ייעוץ מעטפת | |
הנדסת קונסטרוקציה | |
ניהול פרויקט | |
ספקית זכוכית |
מקורות לקריאה נוספת
קרדיטים לתמונות
מתחם Tencent בשנז׳ן: Lhzss8, CC BY-SA 4.0, Wikimedia Commons
קו הרקיע של שנז׳ן, 2025: CC0, Wikimedia Commons
דיוקן מא יאנסונג: MAD GaMarry, CC0, Wikimedia Commons
מפרץ שנז׳ן: Windmemories, CC BY-SA 4.0, Wikimedia Commons
חזית זכוכית מעוקלת בפריז: Etienne Boulanger, CC0, Wikimedia Commons
תרשים ה־Floating: תרשים מקורי של עיצוב עכשיו
